125 Y idom KG

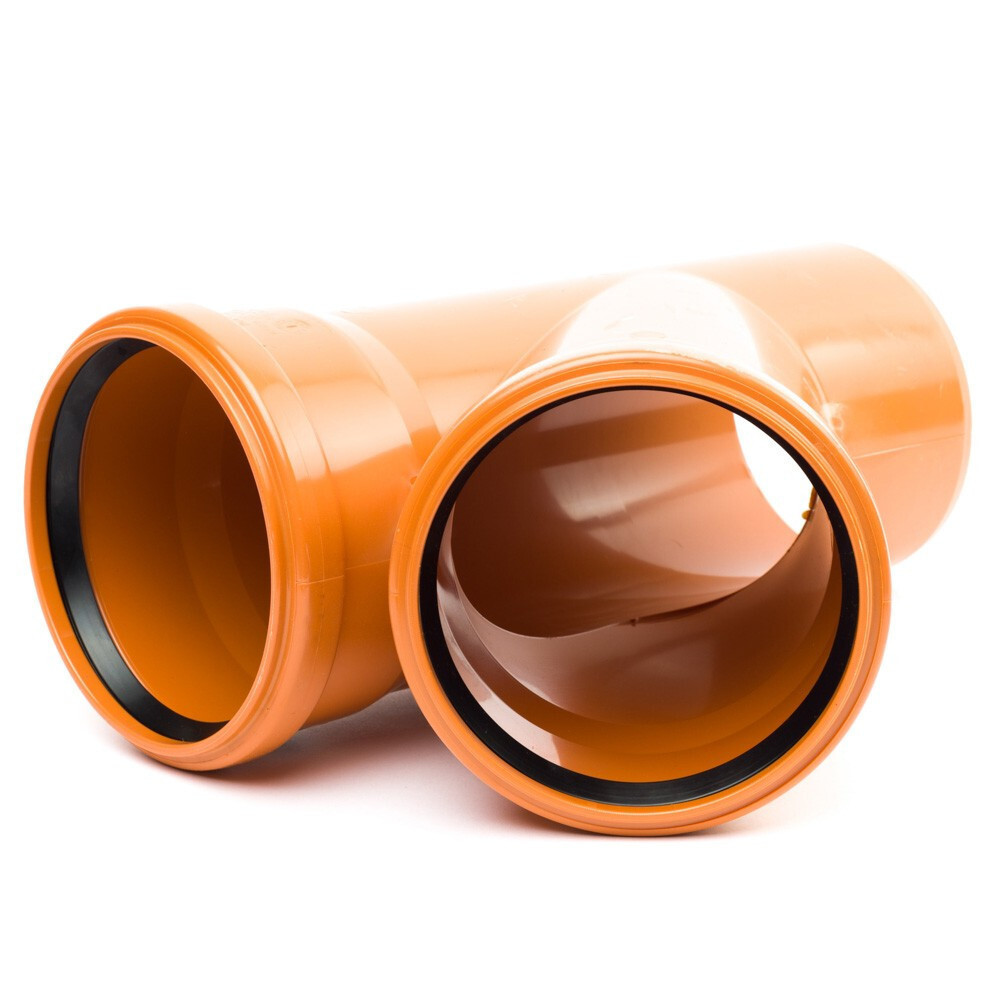

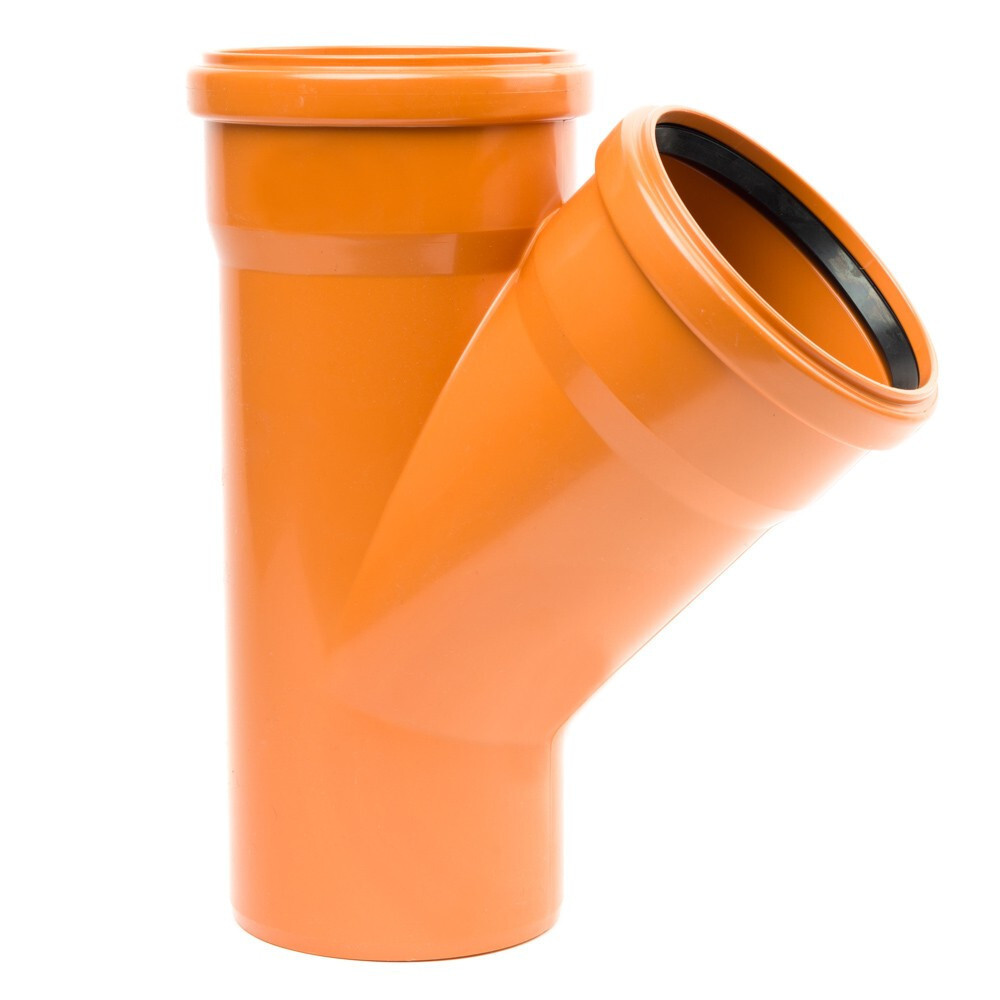

KG Y-idom DN125 – egál, 45°-os PVC csatornaidom

A DN125-ös egál KG Y-idom kemény PVC-U anyagú, tokos, gumigyűrűs tömítési rendszerrel, 45°-os ívelt elágazással. A főcsőtengellyel 45°-os szöget záró elágazó ág kisebb hidraulikai veszteséget okoz, mint a 90°-os T-idom; ezért gravitációs szennyvízhálózatokban, ahol az áramlás kíméletes eltérítése az elsődleges szempont, Y-idomot alkalmaznak.

Mire használható?

• Gravitációs szennyvízhálózat ívelt elágazásánál – Ahol a DN125-ös fővezetékből kisebb hidraulikai veszteséggel kell leágazni, és a 45°-os szög a csőhálózat tervébe illik.


• Csapadékvíz összegyűjtő ágaknál – Ha a csapadékvíz-elvezető főcsatornára oldalirányú ágat kell csatlakoztatni, és az áramlási veszteség minimalizálása fontos.


• Épületek gravitációs szennyvíz-hálózatánál – Összegyűjtő csatorna-ágak iktatásakor, ahol a 45°-os szög az épület alaprajzában is kialakítható.


• Meglévő hálózat bővítésekor – Ha a meglévő DN125-ös csatornára 45°-os Y-bekötéssel új ágat kell felvenni.

Jó tudni

A KG Y-idom 45°-os elágazó szögéből adódóan a cső iránya az elágazó ágon 45°-kal tér el a főcsőtengelytől. Ha a tervben 90°-os bekötés szerepel, T-idomot kell alkalmazni. Kenőanyag szükséges minden illesztési ponthoz.

Gyakori kérdések

Mikor javasolt Y-idom T-idom helyett?

Y-idomot akkor érdemes alkalmazni, ha a csőhálózat tervébe illik a 45°-os elágazó szög, és az áramlási veszteség minimalizálása fontos. Ahol a tervben 90°-os bekötés adott, T-idom szükséges.

Hogyan különböztethető meg a T-idom a Y-idomtól?

T-idomnál az elágazó ág merőlegesen (90°-ban) csatlakozik a főcsőre. Y-idomnál az elágazó ág 45°-os szöget zár be a főcsőtengellyel; ez láthatóan kisebb szög.

Alkalmazható-e DN125-ös Y-idom DN160-as rendszerben szűkítővel?

Nem közvetlenül; a hálózatban méretegyezés szükséges. Ha 160 mm-es gerincvezetékre kell 125 mm-es ágat bekötni, szűkített Y-idomot (160-125) kell alkalmazni.
