125-110 Y idom szűkített KG

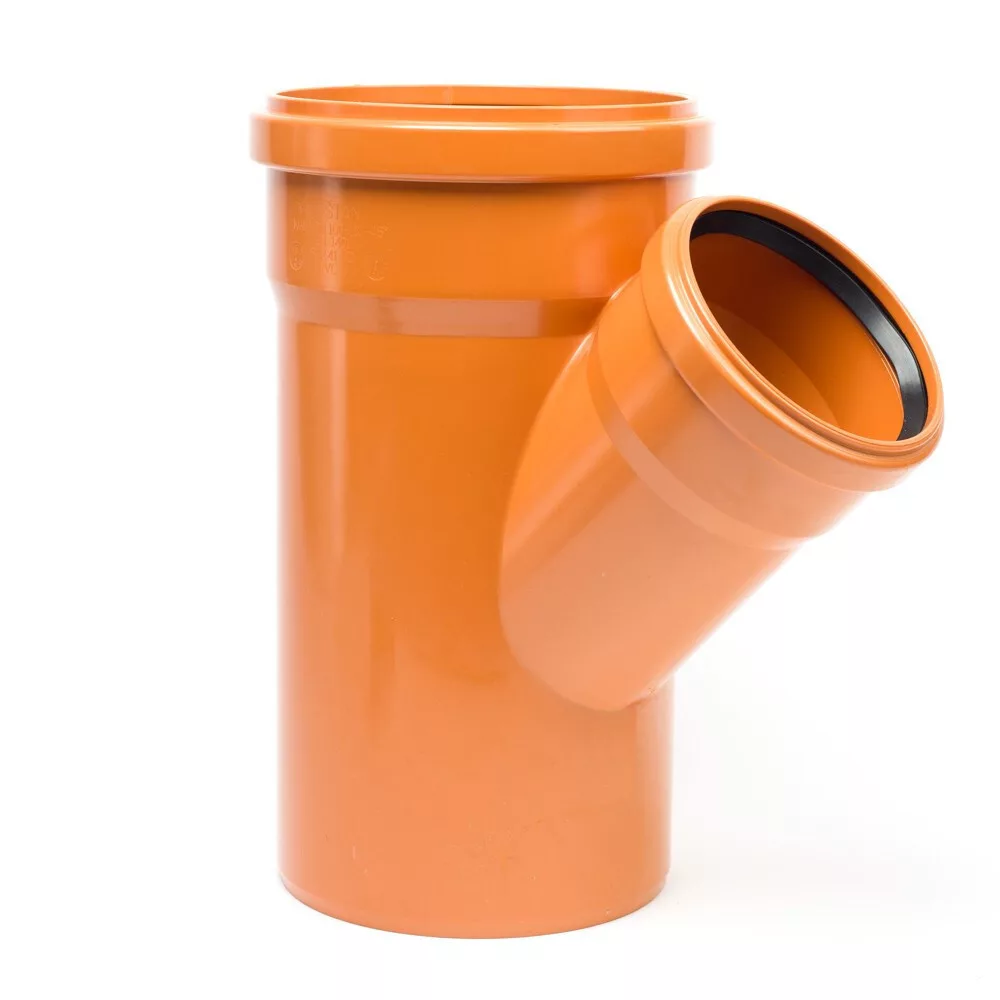

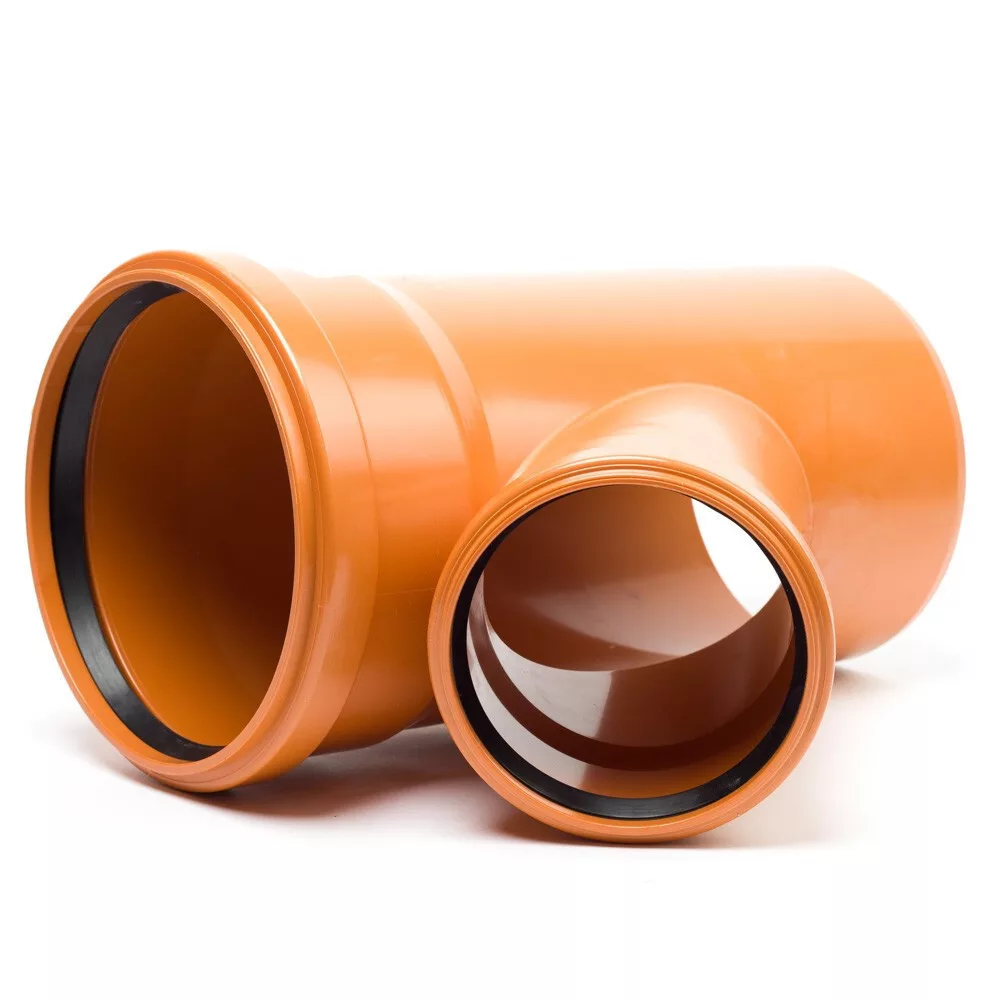

KG Y-idom szűkített 125-110 mm PVC

A 125-110 mm-es szűkített PVC-U KG Y-idom 125 mm-es gerincvezetékből 110 mm-es leágazás kialakítását teszi lehetővé. A gumigyűrűs tömítés vízzáró kötést biztosít, megakadályozza a szivárgást és a talajvíz bejutását. Szennyvíz- és csapadékvíz-hálózatok elágaztatásához, különböző átmérőjű csővezetékek összekötéséhez és gerincvezetékekről több leágazás kiépítéséhez alkalmazható.

Mire való?

• Gerincvezetékből leágazás – 125 mm-es gerincvezetékről 110 mm-es leágazó ág kialakításához – pl. melléképület, garázs vagy külső WC szennyvizének bekötéséhez.


• Különböző átmérőjű csövek összekötése – Ha a rendszerben 125 mm-es és 110 mm-es ágak találkoznak, ez az idom biztosítja a vízzáró átmenetet.


• Szennyvízhálózat-bővítés – Új WC, mosdó, zuhany bekötésekor 110 mm-es leágazás kialakításához a meglévő 125 mm-es gerincvezetékre.


• Csapadékvíz elosztás – Ereszcsatornák és kültéri vízelvezető rendszerek 125 és 110 mm-es ágainak összekapcsolásához.


• Hálózat építési munkánál – Új épületek alapozásakor és csatornahálózat tervezésekor a leágazásokat ilyen idomokkal oldják meg.

Jó tudni

A szűkített Y-idomban mindhárom csatlakozó mérete eltér – 125 mm-es törzs és 110 mm-es leágazó ág. Ellenőrizd beépítés előtt, hogy melyik cső melyik irányba csatlakozik. A gumigyűrűk mindig a tokos végbe kerülnek, és a sima cső végét enyhén zsírozzuk be az egyszerű tolás érdekében. A leágazó ág iránya meghatározza a szennyvíz-áramlás irányát.

Gyakori kérdések

Mit jelent a szűkített Y-idom?

A szűkített Y-idom azt jelenti, hogy a három csatlakozó nyílásból legalább egyik eltérő méretű a többitől. Ebben az esetben a törzs (ág) 125 mm-es, a leágazó 110 mm-es – a szűkítés az átmenetet biztosítja a két különböző méretű cső között tömítési veszteség nélkül.

Hogyan kell beépíteni a Y-idomot?

A Y-idomot a meglévő csőrendszerbe kell beilleszteni: a törzs mindkét vége a 125 mm-es gerincvezetékhez csatlakozik, a leágazó nyílásból indul a 110 mm-es ág. A gumigyűrűket a csatlakozók tokjába kell helyezni, és a cső sima végét enyhén zsírozzuk be a könnyű tolhatósághoz. A leágazó ág szögét pontosan a tervezett lejtéssel kell beépíteni.

Szükséges-e különleges szerszám a beépítéshez?

A gumigyűrűs KG rendszer általában szerszám nélkül összeilleszthető, de szűkebb munkagödrökben fogóra vagy egyenes ütési eszközre lehet szükség a cső tokba tolásához. A rendszer csöveit az összeillesztés után ellenőrzőjelöléssel lássuk el, hogy az esetleges elmozdulás utólag megállapítható legyen.
