110 könyök 45° KG

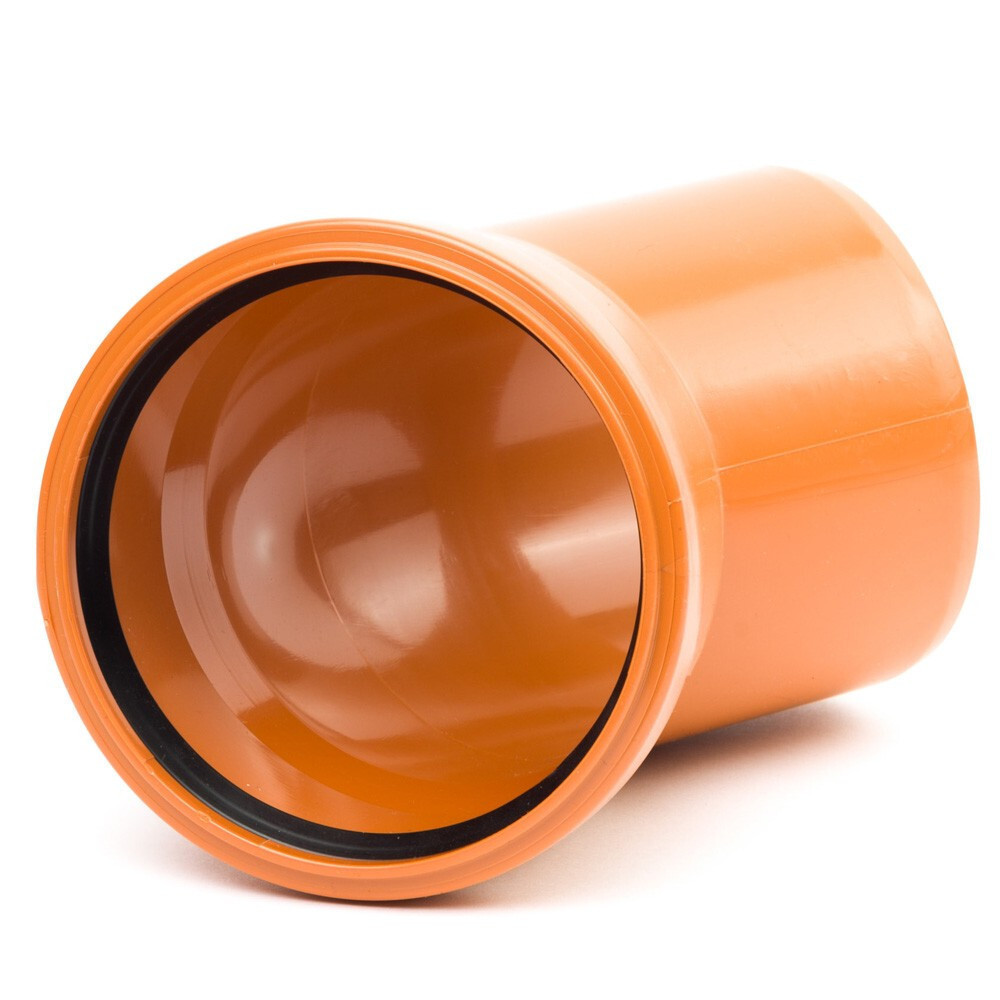

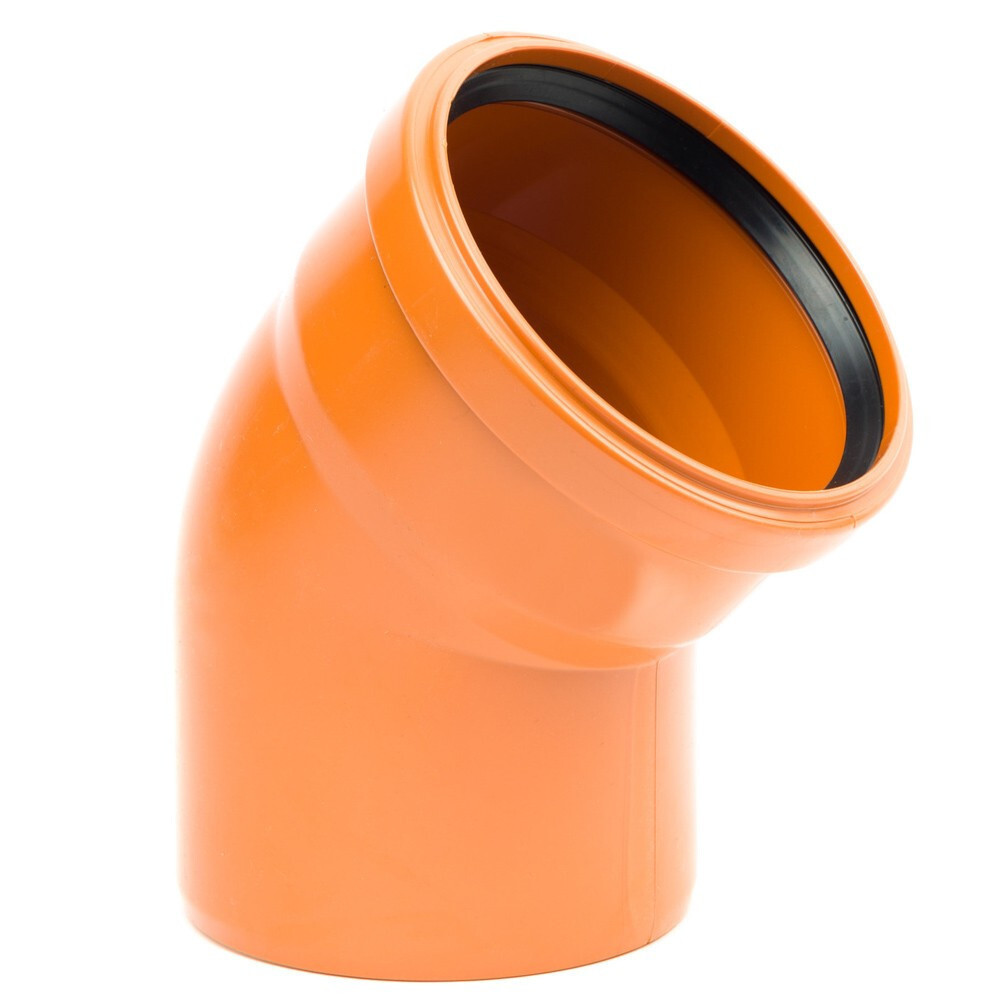

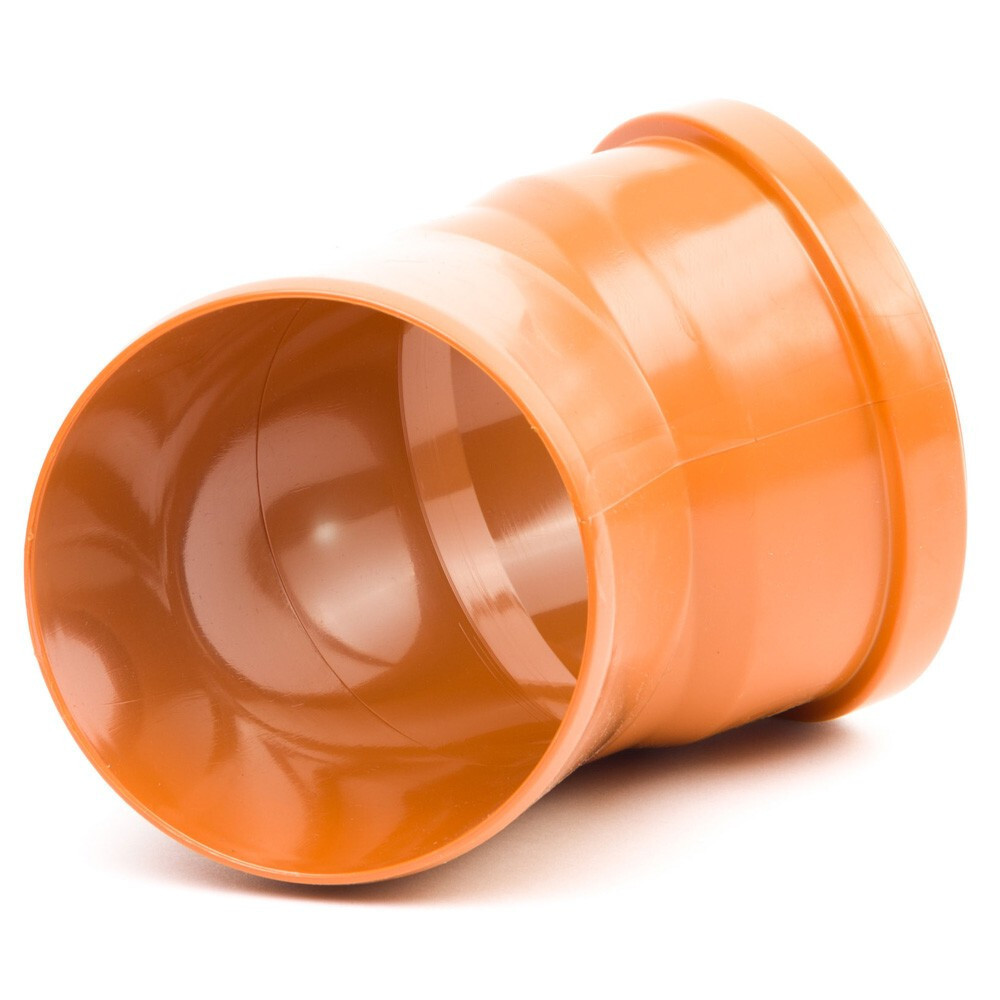

KG könyök DN110 45° – gravitációs csatornaidom 45 fokos szöggel

A DN110-es, 45 fokos KG könyök gravitációs PVC-U csatornarendszerek széleskörűen alkalmazott irányváltó idomja. SN4-es gyűrűmerevségi osztálya kültéri, föld alatti fektetésnél elegendő teherbírást biztosít, előszerelt ajakos gumigyűrűje tömör, gyors csatlakozást eredményez ragasztás nélkül. Jellemzően épületek WC-szennyvíz-fővezetékeiben és kültéri összegyűjtő csatornákon alkalmazzák.

Mire használható?

• Szennyvíz-fővezetéki irányváltás – WC-szennyvíz-fővezetékek kültéri, föld alatti nyomvonalán, ahol az épület alapozása vagy más akadály 45°-os kanyart kényszerít ki.


• Épületen belüli csatornakanyar – Pinceszinti szennyvíz-összegyűjtő csatornákon, ahol az épület belső szerkezeti elemei meghatározzák az irányváltás szögét.


• Csapadékvíz-elvezető kanyar – Csapadékvíz-elvezető csatornahálózat nyomvonalán, ahol terepadottság vagy alapozás korrekcióra szorul.


• Ágvezeték-csatlakozás kiigazítása – Bekötő ágvezetékek és a fővezeték találkozási szögének korrekciójánál, ahol a csőszakasz tengelye nem pontosan egyenes.

Jó tudni

A 45°-os könyök a vízszintes csatornaágon elfogadható irányváltási szög, amelyet a tervezési szabályok általában megengednek WC-szennyvíz-csatornáknál. Az előszerelt ajakos gumigyűrű évtizedekig biztosítja a szivárgásmentes csatlakozást. A PVC-U anyag tartósan ellenáll háztartási szennyvizek vegyi hatásainak és a talaj mechanikai terheléseinek.

Gyakori kérdések

Felhasználható-e a 45°-os KG könyök vízszintes csatornaágon?

Igen, a 45°-os szög az egyik leggyakrabban alkalmazott irányváltás vízszintes gravitációs csatornákon. Az előírt minimális lejtés (általában 1–2%) fenntartható mögötte, és az áramlási ellenállás kisebb, mint a 90°-os könyöknél. A tervezési szabványok WC-szennyvíz-csatornarendszerekben általában engedélyezik ezt a szöget.

Mi az SN4-es gyűrűmerevségi osztály, és miért fontos?

Az SN4 jelölés a KG cső és idom gyűrűirányú merevségét adja meg (4 kN/m²). Ez az érték az átlagos kültéri, föld alatti fektetési mélységekre és közúti terhelésekre elegendő, de különösen mély fektetésnél vagy erős járműterhelésnél SN8-as osztályú idomot érdemes mérlegelni.

Hogyan kell csatlakoztatni a 45°-os KG könyököt?

A csővéget síkosítószerrel meg kell kenni, majd egyenes, határozott mozdulattal be kell tolni a könyök tokjába a stop jelig. Az előszerelt gumigyűrű azonnal tömít, ragasztás nem szükséges. A gyűrű pozícióját szerelés előtt ellenőrizni kell.
