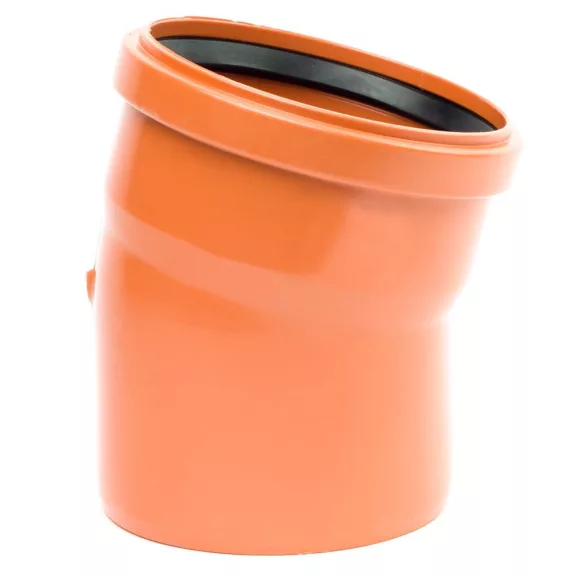

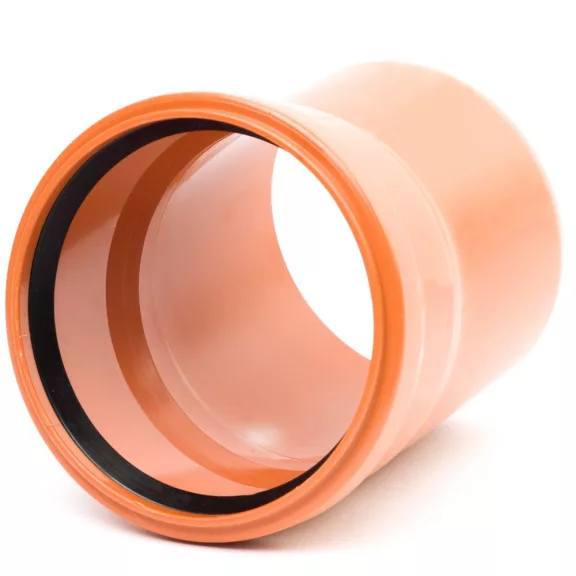

110 könyök 30° KG

KG könyök DN110 30° – enyhe irányváltás gravitációs szennyvízvezetékben

A 110 mm névleges átmérőjű, 30 fokos KG könyök gravitációs PVC csatornavezetékek enyhe irányváltásához alkalmazott idom. A 30°-os szög még nem töri meg drasztikusan a vízlendületet, így a lerakódás esélye kisebb a 45° vagy 87°-os idomokhoz képest – főként olyan csatornaágakon előnyös ez, ahol az önvezetékes lejtés biztosítása kulcsfontosságú.

Mire használható?

• Kültéri csatornairány-eltérítés – Épületen kívüli, földbe fektetett szennyvízvezetékek irányváltásánál, ahol a 30°-os szög elegendő a nyomvonal-korrekcióhoz.


• Esővíz-elvezető nyomvonal-korrekció – Esővíz-elvezető rendszerek csőnyomvonalának kiigazításakor, ahol kis irányváltás szükséges terep- vagy alapozási akadály kikerüléséhez.


• Pinceszinti szennyvízhálózat – Pinceszinti szennyvíz-összegyűjtő csatornavonalakon, ahol az épületszerkezeti elemek enyhe kanyart kívánnak meg.


• Csatorna-csatlakozási nyomvonal egyengetés – Ágvezetékek és fővezetékek találkozási pontjain, ahol a rákötés szöge korrekcióra szorul, de nagyobb könyök rontaná a lejtési viszonyokat.

Jó tudni

A gumigyűrűs tokos csatlakozási rendszer lehetővé teszi a gyors, ragasztásmentes szerelést másodpercek alatt. A PVC-U anyag ellenáll savaknak, lúgoknak, háztartási vegyszereknek és a földnyomásnak egyaránt. A beépített ajakos gumigyűrű évtizedekig garantálja a szivárgásmentes csatlakozást. Vízszintes csatornaágon a kisebb szögű könyök javallottabb, mert kevesebb turbulenciát okoz az áramlásban.

Gyakori kérdések

Mekkora lejtéssel kell fektetni a 110 mm-es KG csövet a 30°-os könyök után?

A szabványos ajánlás szerint a DN110-as gravitációs szennyvízvezetéket legalább 1–2%-os lejtéssel kell fektetni a könyök mindkét oldalán is. A 30°-os könyök enyhe ívváltása nem rontja lényegesen a lejtési viszonyokat, így a folyásirány szerinti cső lejtése az előírt mértéken tartható.

Hogyan kell beépíteni a tokos-gumigyűrűs KG könyököt?

A csővéget síkosítószerrel kell megkenni, majd egyenes mozdulattal a tok stopjáig kell betolni. Ragasztás nem kell. A gyűrű előszerelt, ezért az összeszerelésnél csak a csővéget kell előkészíteni, magát a gumigyűrűt nem kell beigazítani.

Milyen terhelést bír el a földbe fektetett 110-es KG könyök?

A KG idom teherbírása elsősorban a beágyazástól és a talaj-előkészítéstől függ. Megfelelő homokos ágytükörrel és az idom körüli egyenletes tömörítéssel fektetett rendszerben a könyök nem jelent gyenge pontot, SN4-es gyűrűmerevségi osztállyal rendelkezik, ami az átlagos kültéri fektetési mélységekhez elegendő.
