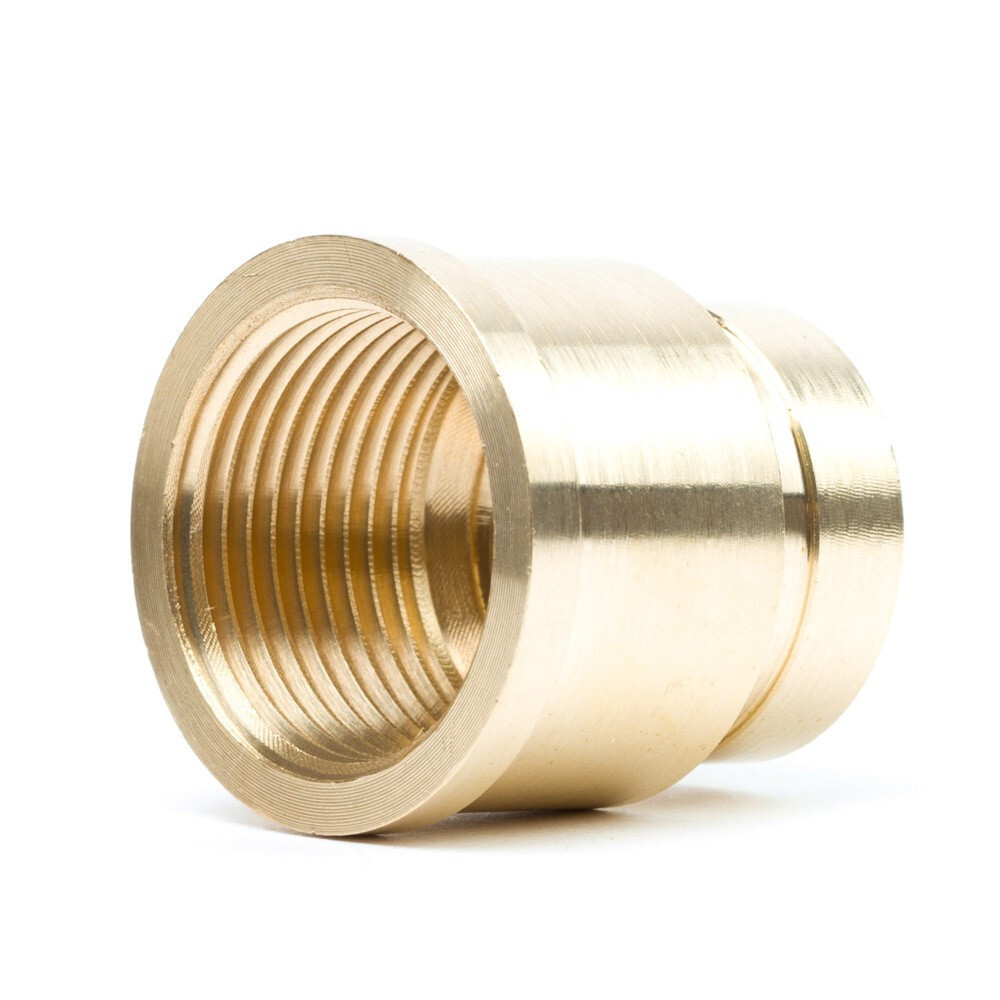

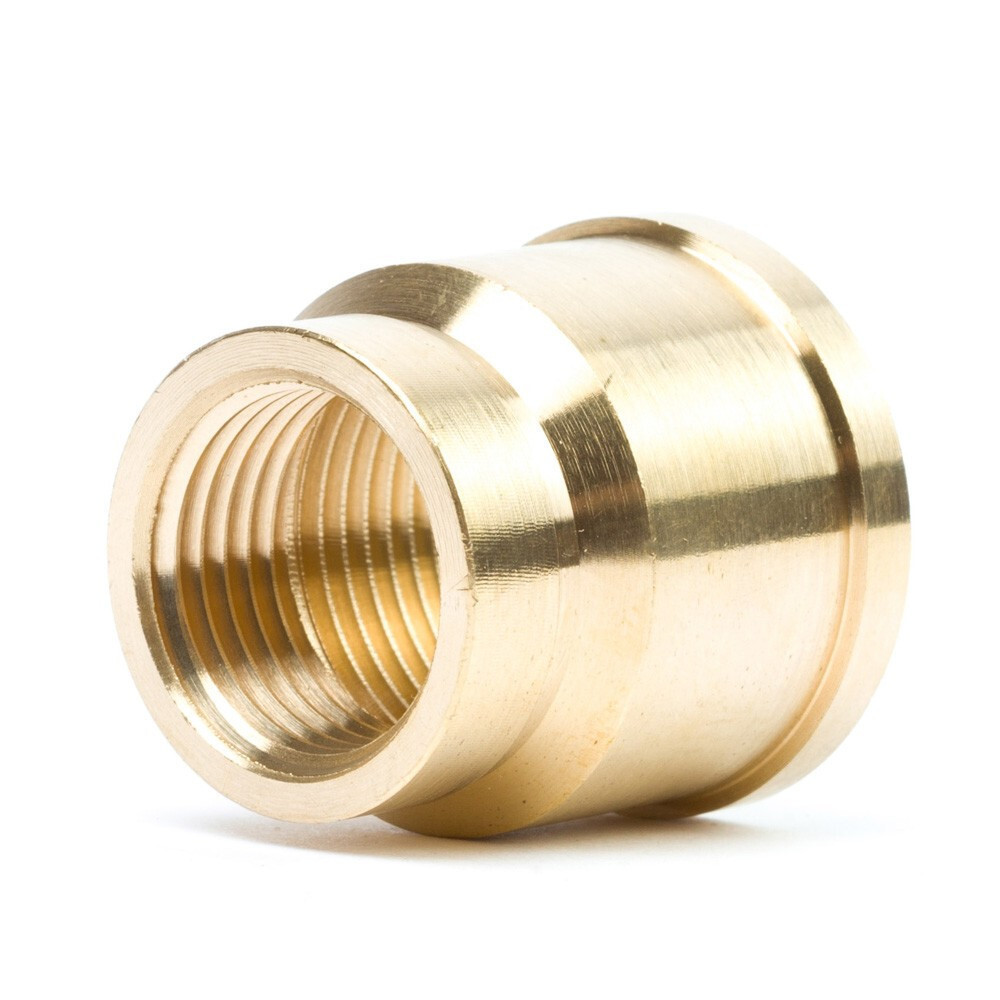

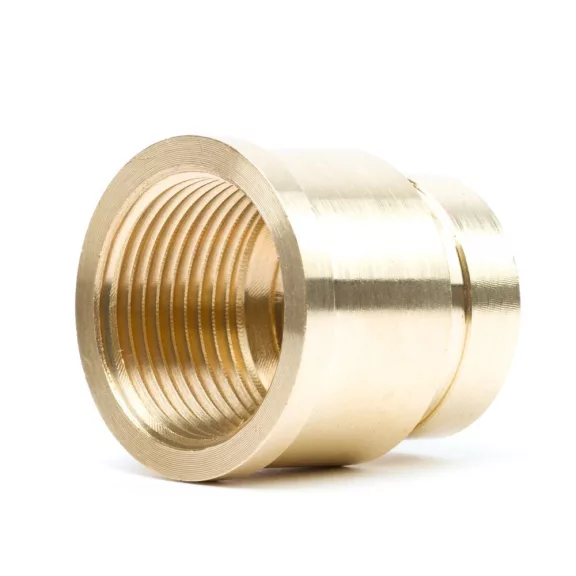

1/2"-3/8" karmantyú szűkített réz

1/2"-3/8" szűkített réz karmantyú – méretváltó csőtoldó, 16 bar

Az 1/2"-3/8" szűkített réz karmantyú két eltérő méretű csőrendszer-elemet köt össze egyenes irányban: az egyik oldal 1/2 collos, a másik 3/8 collos belső menettel rendelkezik. Akkor szükséges, ha egy 1/2 collos hálózatból 3/8 collos szerelvényre – például bekötőcsőre, nyomásmérőre vagy légtlenítőre – kell átmenni. A réztest 16 bar nyomást és –20…+120 °C hőmérsékletet tűr.

Mire használható?

• Bekötőcső-csatlakoztatás – Csaptelepekhez és szaniter bekötőcsövekhez (általában 3/8 collos) a nagyobb 1/2 collos fali csonkhoz való csatlakoztatáshoz.


• Nyomásmérők, légtelenítők – A 3/8 collos menetű mérőeszközök és légtelenítők 1/2 collos rendszerbe való bekötésénél a szűkített karmantyú az összekötő elem.


• Fűtési méretkorrekciók – Osztó-gyűjtőkön és radiátorszelepeken belüli méretkülönbségek áthidalásához, ahol az egyik oldal 1/2, a másik 3/8 collos.


• Sűrített levegős bekötések – Kompresszoroknál és ipari légvezetékeknél, ahol eltérő méretű csatlakozó elemeket kell egyenes irányban összekötni.

Jó tudni

A szűkített karmantyú beépítésekor figyelj arra, hogy melyik oldal a nagyobb (1/2 collos) és melyik a kisebb (3/8 collos) menetű, ne cseréld fel. Tömítéshez PTFE-szalag vagy kenderszál–paszta ajánlott. A réztest forrasztásos kötésnél is alkalmazható, ha a csőrendszer rézcsőből épül fel.

Gyakori kérdések

Miben különbözik a szűkített karmantyú az egál változattól?

Az egál karmantyú mindkét oldala azonos méretű, míg a szűkített változat különböző menetméreteket hidal át. A szűkített karmantyú akkor szükséges, ha a két csatlakozó elem eltérő átmérőjű.

Hogyan kell beépíteni a szűkített karmantyút?

Mindkét menetoldalra PTFE-szalagot vagy kenderszál–pasztát kell felvinni, majd a karmantyút kézzel előcsavarják, és kulccsal szilárdítják meg mindkét oldalon. A nyomáspróba beépítés utáni elvégzése ajánlott.

1/2 collos bekötőcsőhöz is megfelel?

Igen – az 1/2 collos oldalt a fali csonkhoz, a 3/8 collos oldalt a bekötőcső vagy más 3/8 collos szerelvény felé kell fordítani, így a méretkülönbség egy elemmel áthidalható.
